使用说明

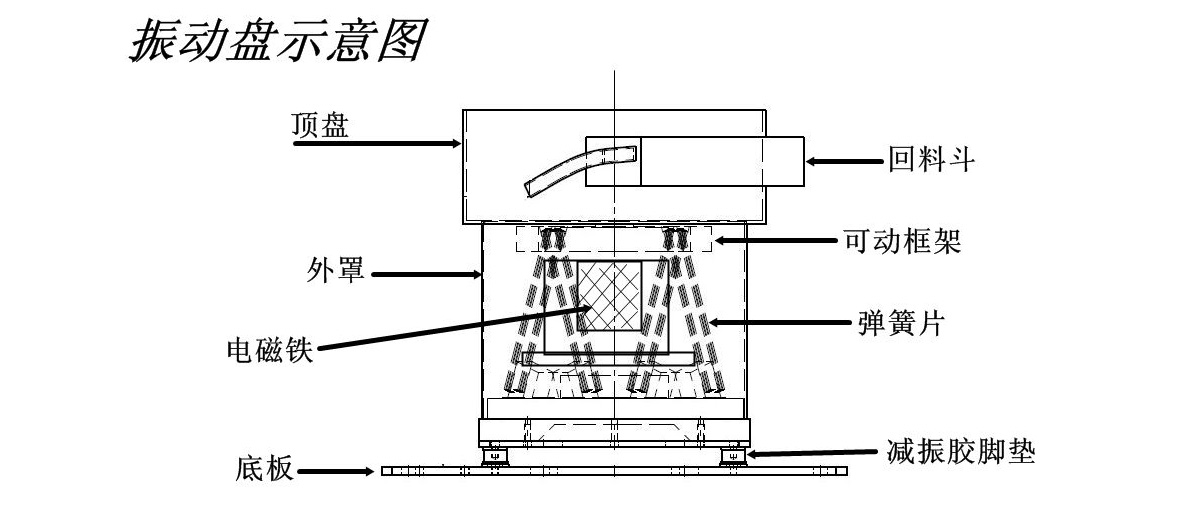

一、工作原理及结构

该装置是通过交流电磁铁的脉动电磁力驱动弹性结构,形成定向振动,从而实现药片的自动排列与定向供给。在电气控制上采用双向可控硅调压或调频调压,以实现振动盘的无级调速。

二、主要技术参数

1、 额定电压为交流电220V或110V,频为50HZ或60HZ,振动盘根据需要采用半波激磁或全波激磁。

2、 振动规格:顶盘直径φ80至φ1000毫米。

3、 振动盘按物料的走向分为顺时针与逆时针两种。

三、安装使用和维护

1、 打开包装时,应检查整机及附件是否符合。

2、 检查主机各部紧固件是否有松动。

3、 安装时一定要使减振元件在上下对应的孔。

4、 振动盘高度及水平调整好之后,将下座紧固在支架或固定板上。

5、 在振动盘出口与对件相接时要留有一定间隙,以免影响振动盘功能。

6、 振动盘是电气插头装在电气控制盒上(注:电控盒一定要防水防油),接通220V或110V电源,打开开关,把电压U50调倒U150 逐渐达到需要的送料数量即可。注意:在接通电源前,一定要将电压调至最小值,以免损坏可控硅。

※ 电磁铁与衔铁之间隙及弹性元件,在出厂之前已经调整好,一般情况下不必再调整。

7、 振动盘在正常运行两年之后,应将底盘各部分拆开,将各种零件上的灰尘,污物清洗干净,重新装配和调试,使之达到所要求的送料数量。

四、常见故障及排除方法

1、 接通电源后不振动,检查电控器保险丝是否熔断,电气元件是否松动,插头插座是否接触不良。

2、 速度不够

(1) 检查紧固弹性元件的螺钉是否松动。

(2) 电磁铁间隙是否过大,正常间隙对小型振盘的电磁铁、衔铁应在0.5~1.2(毫米)范围内,铁芯与衔铁工作面不平行度不应大于0.02(毫米)。

(3) 弹片是否断裂。

3、 电磁铁线圈温升偏高或烧毁线圈。

(1) 铁芯与衔铁间隙过大,易出现烧线圈现象。振动盘调速器的刻度不要调到200以上,这样会使线圈发热烧坏,如果振动盘振力不够,应调节弹簧片(增加或减少弹簧片)。

(2) 适用于全波振动的电磁铁,如果用于半波电源,会出现温升偏高现象。
